產品介紹

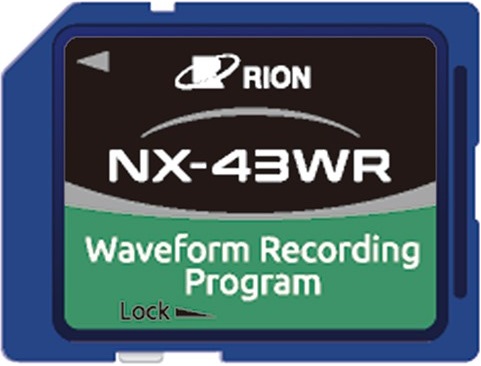

波形記錄程式NX-43WR (錄音功能)
NX-43WR可增加波形記錄功能到NL-43/NL-53/NL-63,可選擇錄音頻率權衡、錄音位準範圍
•取樣頻率可選擇48 kHz/24 kHz/12 kHz/1200 Hz*/240 Hz*
•錄音位元長度可選擇24 bit或16 bit。
•錄音最大記錄時間(16 bit) (*僅NL-63)
•波形記錄檔案以WAVE格式儲存於SD記憶卡。
•波形記錄與噪音計之儲存量測同步運作
•可設定『全部錄音』或『事件錄音』
•全部錄音分割檔案:可選擇1分鐘、10分鐘、1小時
八音度、1/3八音度頻帶實時間分析程式NX-43RT
NX-43RT可增加八音度、1/3八音度頻帶實時間分析功能到NL-43/NL-53
•符合標準:IEC 61260-1 : 2014 Class 1
•分析頻帶:(可各別設定頻率權衡與時間權衡)
1/1 OCT:主頻道、副頻道、POA、16 Hz~16 kHz
1/3 OCT:主頻道、副頻道、POA、12.5 Hz~20 kHz
※POA:頻帶局部總合
•量測模式:Lp、Leq、LE、Lmax、Lmin、LN
•資料儲存:儲存於SD記憶卡
Manual儲存:每個檔案可儲存1000組資料
Auto儲存:可同步儲存Lp模式與Leq模式
Lp模式:可連續儲存Lp(10 ms/25 ms/100 ms/200 ms/1 s)資料達1000小時
Leq模式:可連續儲存設定時間間隔之處理值
Timer Auto儲存具定時量測功能
八音度、1/3八音度頻帶實時間分析程式NX-63RT
NX-62RT可增加八音度、1/3八音度頻帶實時間分析功能到NL-62
•符合標準:IEC 61260-1 : 2014 Class 1
•分析頻帶:(可各別設定頻率權衡與時間權衡)
1/1 OCT:主頻道、副頻道、POA、1 Hz~16 kHz
1/3 OCT:主頻道、副頻道、POA、1 Hz~20 kHz
※POA:頻帶局部總合
•量測模式:Lp、Leq、LE、Lmax、Lmin、LN
•資料儲存:儲存於SD記憶卡
Manual儲存:每個檔案可儲存1000組資料
Auto儲存:可同步儲存Lp模式與Leq模式
Lp模式:可連續儲存Lp(10 ms/25 ms/100 ms/200 ms/1 s)資料達1000小時
Leq模式:可連續儲存設定時間間隔之處理值
Timer Auto儲存具定時量測功能
分析頻率範圍為 20 kHz,頻率解析度為 2.5 Hz(8,000 條譜線)。
可以載入已儲存的分析結果並將其與目前分析資料一起顯示在覆蓋圖顯示中。
最大變焦倍率為 40 倍。 峰值清單顯示最多顯示 8 個頻率線峰值。
FFT分析程式NX-43FT
NX-43FT可增加FFT分析功能到NL-43/NL-53/NL-63
•分析頻率範圍:20 kHz
•視窗功能:Hanning(漢寧),Rectangular(矩形)
•頻率解析度:2.5 Hz (8000條頻率線)
•局部總合POA:可設定上限與下限頻率計算POA
•擴縮倍率:最大40倍
•峰值表列:最多顯示8個頻率線峰值。
•量測模式:INST(瞬間值)、LIN(平均值)、MAX(最大值)、
•頻率權衡:
主頻道:A、C、Z、G (G僅適用於NL-63)
FFT分析(包含POA):A、C、Z
•資料儲存:儲存於SD記憶卡
